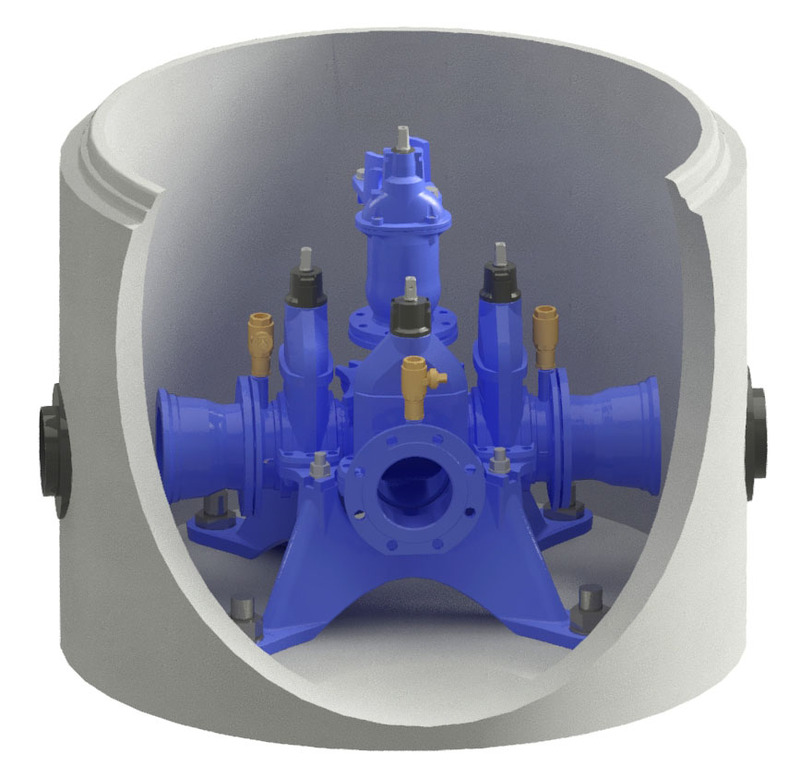

ig-vannkum med innstøpte bolter

Vi leverer prefabrikkerte ig-vannkummer i DN1600 og DN2000 med innstøpte M27 og M36 forankringsbolter til godkjente konsoller ihht VA-miljøblad 112.

Kravspesifikasjonen gjelder for prefabrikkerte vannkummer hvor opptredende krefter forankres i kummens bunnseksjon. Kravspesifikasjonen begrenser seg til rørdimensjoner fra DN 100 – 400 og tilhørende ventil og rørdeler for driftstrykk inntil PN 16. Andre rørdimensjoner og større trykklasser må dimensjoneres og prosjekteres spesielt.

M27 er for konsoller med senteravstand c/c 620mm (for armatur DN100 – 200 (styrkeklasse 25 tonn).

M36 er for konsoller med senteravstand c/c 700mm og 900mm (for armatur DN200-DN400 (styrkeklasse fra 25-65 tonn).

Styrkeklasse er avhengig av type konsoll og størrelse på vannkum.

Vi kan også levere vannkummer med Furnes skinner for Multikonsoll, som i noen tilfeller er godkjent ihht VA-miljøblad 112.

Ta kontakt, så kan vi kontrollere.

Ved bestilling av vannkum uten armatur, er det greit å oppgi hvilken styrkeklasse kummen skal være dimensjonert for og type armatur som skal brukes i kummen (gjerne oppgi nrf-nummer på ventilhus).

Basal vannkum er en standardisert og dokumentert løsning som i sin helhet er testet og godkjent i henhold til opptredende krefter. Det fnnes mange varianter av ventiler, rørmaterialer og dimensjoner.

Basal har kompetansen og løsninger som sikrer en trygg leveranse.

Vannkum i henhold til VA-miljøblad nr. 112 Kravspesifkasjonen gjelder for prefabrikkerte vannkummer hvor opptredende krefter forankres i kummens bunnseksjon. Kravspesifkasjonen begrenser seg til rørdimensjoner fra DN 100 - 400 og tilhørende ventil og rørdeler for driftstrykk inntil PN 16. Andre rørdimensjoner og større trykklasser må dimensjoneres og prosjekteres spesielt

Kummens styrkeklasse Kumdiameter og styrkeklasse bestemmes ut fra største tilknyttet nominelle ledningsdiameter.

Enkelte konsoller tåler større belastning enn styrkeklassen til kummen. Diameteren på kummen må også bestemmes ut i fra grunnforholdene, for å sikre at kummen står stabilt. Styrkeklassen tilsvarer resultantkraften som kummen er testet med i henhold til kravspesifkasjon angitt i VAmiljøblad nr. 112

Varenummer	DN (mm)	Høyde (mm)	Vekt (Kg)	Tykkelse vegg (mm)	Bolter	Boltavstand (mm)	Pris eks. mva
5710105*	1600 mm	1000 mm	4120 Kg	160 mm	M27	620x620 mm	28 457 kr
5710106*	1600 mm	1000 mm	4120 Kg	160 mm	M36	700x700 mm	34 302 kr
5710107*	1600 mm	1000 mm	4120 Kg	160 mm	M27	900x900 mm	34 525 kr
5710110*	2000 mm	1000 mm	5700 Kg	165 mm	M36	620x620 mm	36 103 kr
5710111*	2000 mm	1000 mm	5700 Kg	165 mm	M36	700x700 mm	41 975 kr
5710112*	2000 mm	1000 mm	5700 Kg	165 mm	M36	900x900 mm	42 207 kr
